點擊量：756在日常網絡運維過程中，當遇到丟包或者轉發不通時，往往需要判斷報文丟在什么地方，除了用traceroute路徑跟蹤到數據包終止在具體設備（如路由器）時，那就需要進一步判斷路由器針對該報文的轉發情況，是丟棄了？還是發錯接口了？那么針對銳捷路由器，就可以使用流表這項技術進行判斷。
銳捷捷路由器當配置了 NAT、 QOS、 PBR、 ACL 等業務時，那么就默認開啟了 X-flow 流表功能。即當每個數據包到達或者穿過路由器，路由器根據這個報文的 6 元組就生產了一條流會話記錄。通過流表技術，我們就可以用來查看路由器針對該報文的收發情況（比如路由器有沒收到？有沒發出？收到多少？發出多少？）。因此可以作為通信異常時的定位神器。可通過 show ip fpm flow 來查看當前的流表。通過 clear ip fpm flows 來清除當下的流（高峰期慎用，會造成業務閃斷）
下面我們以192.168.33.39這個源IP為例，來看看路由器針對該數據流的收發情況吧。
每個流會話都包含如下 9 個字段，字段解析：
Pr：IP 協議號，常見的有 ICMP 為 1；TCP 是 6；UDP 是 17
SrcAddr：該數據報文的源 IP 地址
DstAddr：該數據報文的目的 IP 地址
SrcPort：該數據報文的源端口號（TCP/UDP 以外的協議是沒有端口號的，那么設備使用該協議的其它字段，作為端口號識別。如 ICMP 使用標識位。）
DstPort：該數據報文的目的端口號
Vrf：該數據報文所在的 vrf， 默認全局 vrf 為 0
SendBytes：發送字節數，源 IP 發送給目的 IP 的字節數
RecvBytes：接收字節數， 目的 IP 回復給源 IP 的字節數
St：協議狀態
通過以上可知道，這條流代表的是，源192.168.33.49向目標172.18.10.13發起了telnet（目標端口是23），且源向目的發送了1437個字節，目的回包了1923個字節。

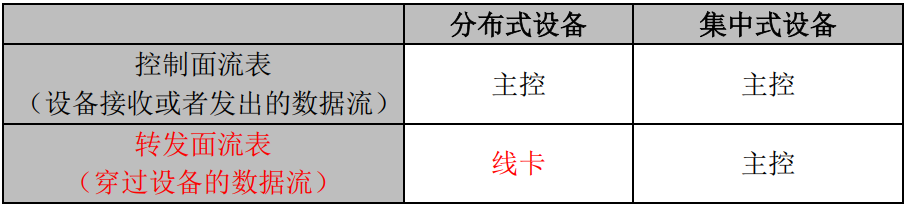

2、轉發面轉發： 數據報文流量是穿越路由器的，一般指的是客戶的業務報文等。設備對于這類報文產生的流表稱之為轉發面流表。對于集中式設備直接在路由器主控（ruijie#）上查看對應的流表；對于分布式設備，比如RSR77或77X要通過進入數據包流入、流出的線卡來進行查看。
分布式設備對轉發面的流表查看均要登錄線卡進行查看， 以 RSR77-X 為例：

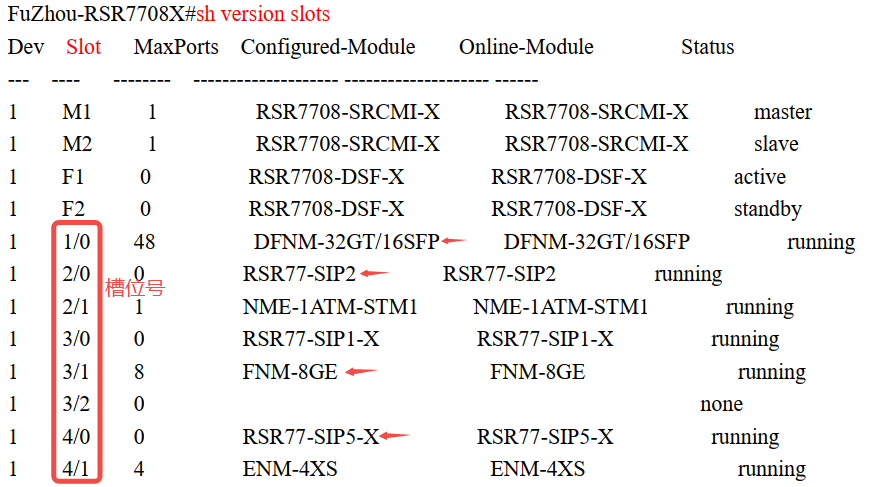

步驟 1：首先確定對應線卡的槽位號（一般是接口編號的前 2 位，比如接口是gi1/0/2，那么槽位號就是1/0）
命令1：show ip fpm statistics
Slot-1/0 : RSR7708-SRCMI-X-RSR77-SIP5-X —>SIP5-X 線卡的流表統計
Flow table capacity: 2097152 -→該線卡的流表數目總?cè)萘俊娟P(guān)注】
FRQ capacity: 4096 →分片隊列長度
Flow number: 36 →當前活躍的流表總量【注意不要超過總量】
Nat-flow number: 7 →當前活躍的 NAT 流總量【注意不要超過總量】
User number: 3 →當前用戶數【關注】
Defragment context number: 0
命令2：show ip fpm users
使用技巧：
1)可通過管道符 | 對用戶ip進行過濾，查看特定的用戶情況。
2)在分布式設備，比如RSR77-X系列，需要在線卡里面查看
[LC1/0]#sh ip fpm users
IP-address Active-time(s) Active-Conns Max-Config-Conns
192.13.64.2 147 11 100000
192.168.30.1 1227 3 100000
172.19.1.1 1685 1 100000
172.18.157.32 700747 17 100000
Ip-address ：數據流的源 ip 地址， 通常情況下為用戶的內網地址
Active-timie：該用戶存在數據流的時間
Active-conns：該用戶 存在多少條活躍的流，如果過大，可能存在異常攻擊
Max-config-conns：配置的該用戶最大會話限制， 默認是 100000， 可通過 ip session filter 進行調整
命令3：show ip fpm users
命令4：show ip fpm users x.x.x.x
含義：顯示特定源IP所有的數據流的轉發信息
使用場景：當需要查看當前某個特定流表轉發情況時，使用該命令。
使用限制：該命令在極簡出口版本才有支持， 一般在對應線卡進行查看。
[LC1/0]#sh ip fpm flows user 192.168.30.1
Pr SrcAddr DstAddr SrcPort DstPort Vrf SendBytes RecvBytes St
17 192.168.30.1 172.18.157.32 64834 1813 0 366618 90096 3
17 192.168.30.1 172.18.157.32 64838 1812 0 387548 95520 3
解析：192.168.30.1與認證服務器的認證（端口1812）和計費（端口1813）的數據流交互過程。
命令5： show ip fpm flow filter pr 源ip 掩碼 目的ip 掩碼
含義：查看針對特定源，特定目標的數據流的轉發信息
使用場景：當需要查看當前某個特定流表轉發情況時，使用該命令。
上圖代表，源172.18.1.128 經過NAT地址轉換后源IP地址變成110.1.1.12，該tcp源端口是36064，目的端口是23，發送了5467字節，接收9301個字節。
其中0.0.0.0 代表任意
含義：顯示當前用戶特定的數據轉發的詳細信息，并顯示對應的來源接口和發送出口。
使用場景：在做故障排查或者業務測試的時候，當需要查看當前某個特定流表轉發從哪個接口進出時，使 用該命令。
使用技巧：針對分布式設備，一般在對應線卡進行查看數據流的轉發。
舉例：

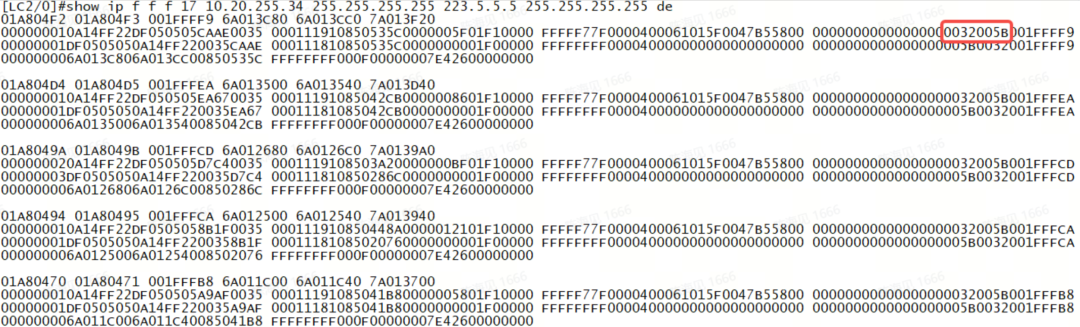

如果要查看10.20.255.34 訪問223.5.5.5這個流的進出接口。

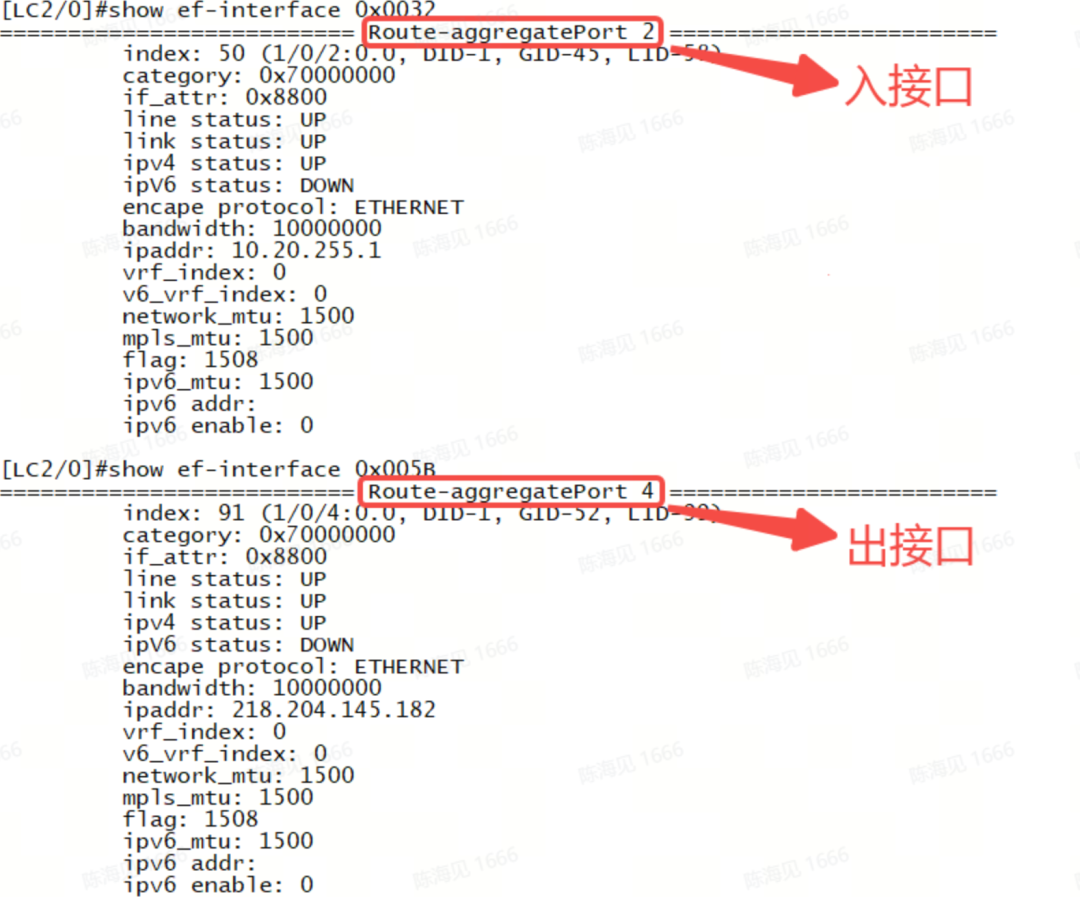

通過上述可以看到，該報文是從ag2口進入，ag4口發出。
