QoS功能介紹

QoS（Quality of Service，服務質量）能夠滿足用戶對不同應用不同服務質量的要求。根據用戶的要求分配和調度資源，對不同的報文提供不同的服務質量。

在傳統的IP網絡中，設備對所有的報文都采用等同對待方式，按照報文到達的時間先后，先入先出的排隊策略（FIFO）處理，盡最大的努力（Best-Effort）將報文傳送到目的地。當網絡帶寬充裕的時候，所有的報文都得到了較好的處理；而當網絡發生擁塞的時候，所有的報文都有可能被丟棄。

QoS針對某種類別的報文，可以為它賦予某個級別的傳輸優先級，標識它的相對重要性，并使用設備所提供的各種優先級轉發策略、擁塞避免等機制為這些報文提供特殊的傳輸服務。對實時性強且重要的報文優先處理；對于實時性不強的普通報文，提供較低的處理優先級，網絡擁塞時甚至丟棄。

QoS增加了網絡性能的可預知性，并能夠有效地分配網絡帶寬，更加合理地利用網絡資源。

典型配置舉例

1  配置接口限速和優先級重標記

1.    組網需求

某學校為了滿足正常的教學業務需要，要求滿足以下四點需求：

l  限制學校訪問Internet的流量為100Mbps，丟棄超出限制的報文。

l  限制宿舍樓的出口流量為50Mbps，丟棄超出限制的報文。

l  限制實驗樓發出DSCP優先級為7的報文的速率為20Mbps，將速率超過20M的此類報文丟棄。

l  限制教學樓的出口流量為30Mbps，丟棄超出限制的報文。



2.    組網圖

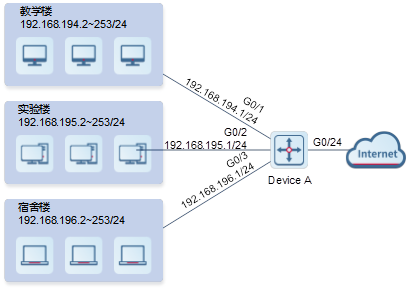

圖1-6     接口限速和優先級重標記應用場景



3.    配置要點

(1)   對于出口訪問Internet，在Device A接口G0/24上配置接口的出口流量限制，帶寬限制為每秒102400KBits，突發流量限制為每秒256Kbytes。

(2)   對于宿舍樓，在Device A接口G0/3上配置接口的入口流量限制，帶寬限制為每秒51200KBits，突發流量限制為每秒256Kbytes。

(3)   對于教學樓，在Device A接口G0/1上配置接口的入口流量限制，帶寬限制為每秒30720KBits，突發流量限制為每秒256Kbytes。

(4)   對于實驗樓，創建類cmap_dscp7匹配DSCP優先級7，創建策略pmap_shiyan，關聯cmap_dscp7，綁定流行為，將速度超過20M的報文的DSCP值改為16；將pmap_shiyan應用在接口G0/2上，并配置接口信任DSCP。

4.    配置步驟

(1)   配置接口IP地址（略）。

(2)   配置接口限速。

# 對于出口訪問Internet，在接口G0/24上配置接口的出口流量限制。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# interface gigabitethernet 0/24

DeviceA(config-if-GigabitEthernet 0/24# rate-limit output 102400 256

DeviceA(config-if-GigabitEthernet 0/24)# exit

# 對于宿舍樓，在接口G0/3上配置接口的入口流量限制。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3# rate-limit input 51200 256

DeviceA(config-if-GigabitEthernet 0/3)# exit

# 對于教學樓，在接口G0/1上配置接口的入口流量限制。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1# rate-limit input 30720 256

DeviceA(config-if-GigabitEthernet 0/1)# exit

(3)   配置流分類。

# 對于實驗樓，配置類，流行為和策略。

DeviceA(config)# class-map cmap_dscp7

DeviceA(config-cmap)# match ip dscp 7

DeviceA(config-cmap)# exit

DeviceA(config)# policy-map pmap_shiyan

DeviceA(config-pmap)# class cmap_dscp7

DeviceA(config-pmap-c)# police 20480 128 exceed-action drop

DeviceA(config-pmap-c)# exit

DeviceA(config-pmap)# exit

# 將策略應用到接口，并配置接口信任DSCP。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2# service-policy input pmap_shiyan

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust dscp

DeviceA(config-if-GigabitEthernet 0/2)# exit

5.    驗證配置結果

# 檢查接口限速配置是否成功。

DeviceA# show mls qos rate-limit

Interface: GigabitEthernet 0/1

　rate limit input Kbps = 30720 burst = 256

Interface: GigabitEthernet 0/3

　rate limit input Kbps = 51200 burst = 256

Interface: GigabitEthernet 0/24

　rate limit output Kbps = 102400 burst = 256

# 檢查類是否創建成功。

DeviceA# show class-map cmap_dscp7



 Class Map cmap_dscp7

　 Match ip dscp 7

# 檢查策略是否創建成功。

DeviceA# show policy-map pmap_shiyan



 Policy Map pmap_shiyan

　　Class cmap_dscp7

　　　police 20480 128 exceed-action dscp 16

# 檢查策略是否成功應用在接口上。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: pmap_shiyan

Attached output policy-map:

Default trust: dscp

Default cos: 0

6.    配置文件

Device A的配置文件

hostname DeviceA

!

class-map cmap_dscp7

 match ip dscp 7

!

policy-map pmap_shiyan

 class cmap_dscp7

　police 20480 128 exceed-action drop

!

interface GigabitEthernet 0/1

 ip add 192.168.194.1 255.255.255.0

 rate-limit input 30720 256

!

interface GigabitEthernet 0/2

 ip add 192.168.195.1 255.255.255.0

 service-policy input pmap_shiyan

 mls qos trust dscp

!

interface GigabitEthernet 0/3

 ip add 192.168.196.1 255.255.255.0

 rate-limit input 51200 256

!

interface GigabitEthernet 0/24

 rate-limit output 102400 256

!

2  配置隊列調度和擁塞避免

1.    組網需求

配置優先級重標記和隊列調度，實現下述需求：

l  當研發部和市場部訪問服務器時，服務器報文的優先級為：郵件服務器>文件服務器>工資查詢服務器。

l  無論人事管理部訪問Internet或訪問服務器，Device A都優先處理。

l  Device A在運行過程中，時常發現網絡擁塞。為了保證業務順利運轉，要求使用WRR隊列調度，對研發部和市場部訪問郵件數據庫、訪問文件數據庫、訪問工資查詢數據庫的IP數據報按照6：2：1的比例來調度。



2.    組網圖

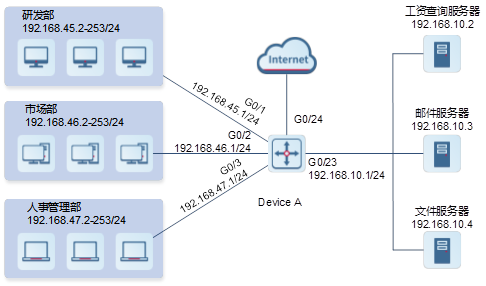

圖1-7     隊列調度和擁塞避免應用場景



3.    配置要點

(1)   在Device A上創建訪問各類服務器的ACL，并創建類匹配這些ACL。

(2)   創建策略，關聯各個類，為訪問各類服務器的報文重新指定802.1p。訪問郵件服務器的報文重新指定802.1p為4，訪問文件服務器的報文重新指定802.1p為3，訪問工資查詢服務器的報文重新制定802.1p為2。并將其關聯到研發部和市場部的入口上，配置接口信任802.1p。

(3)   配置人事管理部接口的802.1p為最高優先級7，優先保障人事部發出的報文。

(4)   配置隊列的輸出調度策略為WRR，輪轉權重為1:1:1:2:6:1:1:0，即對人事管理部報文實行SP調度，對研發部與市場部訪問郵件數據庫、文件數據庫、工資查詢數據庫的報文按照6：2：1的比例來調度。

(5)   開啟WRED功能。

(6)   配置接口G0/2隊列2的低門限為10 20。

(7)   配置接口G0/2隊列2的高門限為60 90。

(8)   配置接口G0/2隊列2的最大丟棄概率60 80。

4.    配置步驟

(1)   在Device A上配置訪問各類服務器的ACL和對應規則。

# 配置訪問工資查詢服務器的ACL和對應規則。

DeviceA> enable

DeviceA# configure terminal

DeviceA(config)# ip access-list extended salary

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.2

DeviceA(config-ext-nacl)# exit

# 配置訪問郵件服務器的ACL和對應規則。

DeviceA(config)# ip access-list extended mail

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.3

DeviceA(config-ext-nacl)# exit

# 配置訪問文件服務器的ACL和對應規則。

DeviceA(config)# ip access-list extended file

DeviceA(config-ext-nacl)# permit ip any host 192.168.10.4

DeviceA(config-ext-nacl)# exit

(2)   在Device A上配置類。

# 將類salary和允許訪問工資查詢服務器的ACL規則關聯起來。

DeviceA(config)# class-map salary

DeviceA(config-cmap)# match access-group salary

DeviceA(config-cmap)# exit

# 將類mail和允許訪問郵件服務器的ACL規則關聯起來。

DeviceA(config)# class-map mail

DeviceA(config-cmap)# match access-group mail

DeviceA(config-cmap)# exit

# 將類file和允許訪問文件服務器的ACL規則關聯起來。

DeviceA(config)# class-map file

DeviceA(config-cmap)# match access-group file

DeviceA(config-cmap)# exit

(3)   在Device A上配置策略。

# 配置訪問服務器的策略toserver。

DeviceA(config)# policy-map toserver

DeviceA(config-pmap)#

# 將類salary和對應的流行為關聯起來。

DeviceA(config-pmap)# class salary

DeviceA(config-pmap-c)# set cos 2

DeviceA(config-pmap-c)# exit

# 將類mail和對應的流行為關聯起來。

DeviceA(config-pmap)# class mail

DeviceA(config-pmap-c)# set cos 4

DeviceA(config-pmap-c)# exit

# 將類file和對應的流行為關聯起來。

DeviceA(config-pmap)# class file

DeviceA(config-pmap-c)# set cos 3

DeviceA(config-pmap-c)# exit

DeviceA(config-cmap)# exit

(4)   在Device A上應用策略。

# 在接入研發部的接口上應用策略。

DeviceA(config)# interface gigabitethernet 0/1

DeviceA(config-if-GigabitEthernet 0/1)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/1)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/1)# exit

# 在接入市場部的接口上應用策略。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# service-policy input toserver

DeviceA(config-if-GigabitEthernet 0/2)# mls qos trust cos

DeviceA(config-if-GigabitEthernet 0/2)# exit

(5)   在Device A上配置接口的802.1p。

# 配置人事管理部接口的802.1p為最高優先級。

DeviceA(config)# interface gigabitethernet 0/3

DeviceA(config-if-GigabitEthernet 0/3)# mls qos cos 7

DeviceA(config-if-GigabitEthernet 0/3)# exit

(6)   在Device A上配置隊列的輸出調度策略。

# 配置隊列的輸出調度策略為WRR。

DeviceA(config)# wrr-queue bandwidth 1 1 1 2 6 1 1 0

DeviceA(config)# mls qos scheduler wrr

(7)   在Device A上配置擁塞避免。

# 開啟WRED功能。

DeviceA(config)# queueing wred

# 配置高低門限和最大丟棄概率。

DeviceA(config)# interface gigabitethernet 0/2

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect min-threshold 2 10 20

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect max-threshold 2 60 90

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue random-detect probability 2 60 80

# 配置內部服務類別與門限的映射。

DeviceA(config-if-GigabitEthernet 0/2)# wrr-queue cos-map 2 0 1 2 3

DeviceA(config-if-GigabitEthernet 0/2)# exit

5.    驗證配置結果

# 檢查ACL是否創建成功。

DeviceA# show access-lists



ip access-list extended file

 10 permit ip any host 192.168.10.4



ip access-list extended mail

 10 permit ip any host 192.168.10.3



ip access-list extended salary

 10 permit ip any host 192.168.10.2

# 檢查類是否成功關聯ACL。

DeviceA# show class-map



 Class Map salary

　 Match access-group salary

 Class Map mail

　 Match access-group mail

 Class Map file

　 Match access-group file

# 檢查策略是否創建成功，類與流行為是否綁定成功。

DeviceA# show policy-map



 Policy Map toserver

　　Class mail

　　　set cos 4

　　Class file

　　　set cos 3

　　Class salary

　　　set cos 2

# 檢查策略是否成功應用在接口GigabitEthernet 0/1上。

DeviceA# show mls qos interface gigabitethernet 0/1

Interface: GigabitEthernet 0/1

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 檢查策略是否成功應用在接口GigabitEthernet 0/2上。

DeviceA# show mls qos interface gigabitethernet 0/2

Interface: GigabitEthernet 0/2

Ratelimit input:

Ratelimit output:

Attached input　policy-map: toserver

Attached output policy-map:

Default trust: cos

Default cos: 0

# 檢查策略是否成功應用在接口GigabitEthernet 0/3上。

DeviceA# show mls qos interface gigabitethernet 0/3

Interface: GigabitEthernet 0/3

Ratelimit input:

Ratelimit output:

Attached input　policy-map:

Attached output policy-map:

Default trust: none

Default cos: 7

# 檢查接口的802.1p是否配置成功，調度策略與輪轉權重是否配置成功。

DeviceA# show mls qos queueing

Cos-queue map:

cos qid

--- ---

0　 1

1　 2

2　 3

3　 4

4　 5

5　 6

6　 7

7　 8



wrr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 2

5　 6

6　 1

7　 1

8　 0



drr bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1



wfq bandwidth weights:

qid weights

--- -------

1　 1

2　 1

3　 1

4　 1

5　 1

6　 1

7　 1

8　 1

6.    配置文件

Device A的配置文件

hostname DeviceA

!

wrr-queue bandwidth 1 1 1 2 6 1 1 0

queueing wred

wrr-queue cos-map 2 0 1 2 3

!

class-map salary

 match access-group salary

class-map mail

 match access-group mail

class-map file

 match access-group file

!

policy-map toserver

 class salary

　set cos 2

 class mail

　set cos 4

 class file

　set cos 3

!

interface GigabitEthernet 0/1

 ip add 192.168.45.1 255.255.255.0

 service-policy input toserver

 mls qos trust cos

!

interface GigabitEthernet 0/2

 ip add 192.168.46.1 255.255.255.0

 wrr-queue random-detect min-threshold 2 10 20

 service-policy input toserver

 mls qos trust cos

!

interface GigabitEthernet 0/3

 ip add 192.168.47.1 255.255.255.0

 mls qos cos 7

!
