M-LAG功能介紹

M-LAG（Multichassis Link Aggregation Group，跨設備鏈路聚合）是一種跨設備鏈路聚合技術，它由兩臺支持鏈路聚合的設備組成雙活系統，等效于一臺設備，該等效設備和下聯設備之間可以通過聚合口互聯。部署M-LAG可以將鏈路可靠性提高到設備級，以滿足高可用性場景的需求。

基本概念

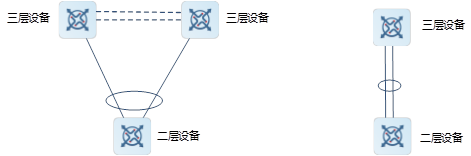

圖1-1     M-LAG示意圖



M-LAG組網示意圖如圖1-1所示。類似的技術還有VSU（Virtual Switching Unit，虛機交換單元）設備虛擬化技術，同樣是將多臺設備虛擬成一臺設備。相比于VSU組網，M-LAG有以下優勢：

l  去堆疊化，僅做二層虛擬化，兩臺設備仍然是獨立設備，降低部署難度，同時也避免了設備堆疊帶來的弊端（如主設備軟件故障可能導致兩臺設備都不可用）。

l  設備可獨立升級，升級不影響另外一臺設備的正常工作。

1.    域編號

域編號（Domain ID）是M-LAG系統的唯一標識符，用來區分不同的M-LAG。兩臺設備的Domain ID相同，才能組成M-LAG系統。目前一臺設備只支持配置一個域，一個域內只支持兩臺設備。

2.    虛擬AP組

M-LAG兩臺設備上，與同一接入設備連接的一對聚合接口，組成虛擬AP組（也稱為VAP），用于接入設備雙歸接入，不同接入設備接入不同的虛擬組。虛擬組內只支持二層聚合接口。

虛擬組的兩個聚合接口在開啟LACP（Link Aggregation Control Protocol，鏈路匯聚控制協議）時，LACP協商時使用相同的LACP系統ID和系統優先級，對于接入設備的上聯設備，M-LAG雙設備邏輯上就是同一臺設備。



3.    Peer Link鏈路

M-LAG兩臺設備間的鏈路稱為Peer Link鏈路，用于同步數據及傳輸部分流量。Peer Link鏈路兩端直連的接口稱為Peer Link接口，Peer Link接口必須配置為二層聚合接口。為了增加Peer Link鏈路的可靠性，建議Peer Link部署多條物理鏈路。

為增強M-LAG設備間數據傳輸的可靠性，同步數據使用TCP傳輸，需要在Peer Link鏈路之上配置一個SVI口，并配置M-LAG主從設備間三層可達，用于設備間同步數據。

4.    設備角色

M-LAG兩臺設備在正常運行時會協商出主/備角色，正常情況下，主設備和備設備同時參與轉發，并沒有差別；當故障發生后，主設備和從設備的行為有所差異。比如Peer Link鏈路故障，兩臺設備虛擬AP組斷裂，需要將備角色的設備業務口關閉，強制切換流到主設備，以避免接入設備轉發異常。

5.    VAP成員接口

加入虛擬AP組的AP接口稱為VAP成員口接口，用于連接接入設備的聚合口。為了增強可靠性，建議使用LACP協議。

6.    雙主檢測鏈路

雙主檢測鏈路是一條三層通路，用于Peer Link鏈路故障時檢測M-LAG設備的雙主狀態。為保證檢測的實時性，雙主檢測鏈路不參與任何轉發，建議單獨配置一條三層可達的鏈路作為雙主檢測鏈路（比如兩臺設備管理口直連）。

7.    心跳保持時間

當Peer Link鏈路故障時，設備會啟動心跳保持定時器，等待雙主檢測鏈路上保活機制報文就緒，在定時器到期后，才開始雙主檢測，防止因為報文延遲造成錯誤檢測。

8.    域協商超時時間

M-LAG兩臺設備的VAP組使用相同的LACP系統ID和系統優先級，設備剛啟動的時候，需要等M-LAG協商成功，獲取到LACP系統ID和系統優先級后，VAP成員口才能開始LACP協商。但如果對端設備下電了，則會一直無法協商成功，造成本地VAP成員口無法正常工作。因此需設定一個協商超時時間，超時時間到期后，認為處于單機工作狀態，則直接使用本設備的LACP系統ID和系統優先級進行LACP協商。

9.    快速收斂模式

快速收斂模式是指單向隔離且不阻斷單播報文。當VAP成員口故障恢復時，接口上的MAC表項出口會從Peer Link口切換到VAP接口，但當MAC表項較多時，切換期間，發往接入設備的部分流量還會繼續使用Peer Link口，由于MLAG系統的防環機制，對端設備會開啟單向隔離（Peer Link口報文不往下聯口轉），就會造成斷流。為了能快速收斂，采用單向隔離同時不阻斷單播報文，但這樣可能造成下聯接入設備收到重復報文。例如，設備1和設備2通過配置M-LAG組成M-LAG系統。下聯設備的請求報文通過設備1轉發，此時設備1學習到下聯設備的MAC但還未同步至設備2。如果應答報文由設備2轉發，則設備2會將該報文從VAP口和Peer Link口泛洪，設備1從Peer Link口收到報文后查找MAC地址表可以查到下聯設備的MAC，也會通過VAP口轉發報文。此時下聯設備就會收到兩份重復的應答報文。

開啟快速收斂模式時，會加快故障恢復收斂性能，但可能存在瞬間重復報文，當在某些場景時，不希望出現重復報文，則可以選擇關閉快速收斂模式。

配置雙歸接入IP網絡

1.    組網需求

配置雙歸接入IP網絡。

2.    組網圖

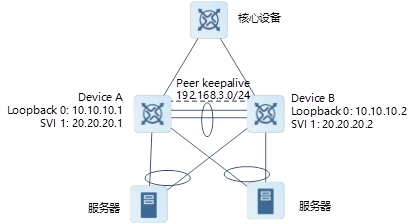

圖1-6     配置雙歸接入IP組網圖



3.    配置要點

l  所有設備配置接口IP地址。

l  Device A、Device B和核心配置動態路由協議，如OSPF。

4.    配置步驟

# 在DeviceA上面配置VAP域。

Device A> enable

Device A# configure terminal

Device A(config)# vap domain 1

Device A(config-vap-domain)# exit

# 配置數據備份通道、雙主檢測通道。

Device A(config)# interface loopback 0

Device A(config-if-Loopback 0)# ip address 10.10.10.1/32

Device A(config-if-Loopback 0)# exit

Device A(config)# vap domain 1

Device A(config-vap-domain)# data-sync local 20.20.20.1 peer 20.20.20.2

Device A(config-vap-domain)# peer-keepalive local 192.168.3.1 peer 192.168.3.2

Device A(config-vap-domain)# no fast-convergence

Device A(config-vap-domain)# exit

Device A(config)# int vlan 1

Device A(config-if-VLAN 1)# ip address 20.20.20.1/24

Device A(config-if-VLAN 1)# exit

Device A(config)# ip route 10.10.10.2 255.255.255.255 20.20.20.2

Device A(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# no switchport

Device A(config-if-GigabitEthernet 0/1)# ip address 192.168.3.1/24

# 配置Peer Link AP端口：AP 1，成員GigabitEthernet 0/4、GigabitEthernet 0/5。

Device A(config)# interface aggregateport 1

Device A(config-if-AggregatePort 1)# switchport mode trunk

Device A(config-if-AggregatePort 1)# peer-link

Device A(config-if-AggregatePort 1)# exit

Device A(config)# interface gigabitethernet 0/4

Device A(config-if-GigabitEthernet 0/4)# port-group 1 mode active

Device A(config-if-GigabitEthernet 0/4)# exit

Device A(config)# interface gigabitethernet 0/5

Device A(config-if-GigabitEthernet 0/5)# port-group 1 mode active

# 配置VAP 2：下聯接口GigabitEthernet 0/2加入AP2，且AP2加入虛擬AP組2。

Device A(config)# interface gigabitethernet 0/2

Device A(config-if-GigabitEthernet 0/2)# port-group 2 mode active

Device A(config-if-GigabitEthernet 0/2)# exit

Device A(config)# interface aggregateport 2

Device A(config-if-AggregatePort 2)# switchport access vlan 2

Device A(config-if-AggregatePort 2)# vap 2

# 配置VAP 3：下聯接口GigabitEthernet 0/3加入AP3，且AP3加入虛擬AP組3。

Device A(config)# interface gigabitethernet 0/3

Device A(config-if-GigabitEthernet 0/3)# port-group 3 mode active

Device A(config-if-GigabitEthernet 0/3)# exit

Device A(config)# interface aggregateport 3

Device A(config-if-AggregatePort 3)# switchport access vlan 3

Device A(config-if-AggregatePort 3)# vap 3

# 配置VRRP雙活網關。

Device A(config)# vlan 2

Device A(config-vlan)# exit

Device A(config)# interface vlan 2

Device A(config-if-VLAN 2)# ip address 30.30.2.1/24

Device A(config-if-VLAN 2)# vrrp 1 ip 30.30.2.1

Device A(config-if-VLAN 2)# vrrp mode dual-active

Device A(config-if-VLAN 2)# exit

Device A(config)# vlan 3

Device A(config-vlan)# exit

Device A(config)# interface vlan 3

Device A(config-if-VLAN 2)# ip address 30.30.3.1/24

Device A(config-if-VLAN 2)# vrrp 1 ip 30.30.3.1

Device A(config-if-VLAN 2)# vrrp mode dual-active

# 配置Monitor Link，上聯口是GigabitEthernet 0/1，下聯口是GigabitEthernet 0/2和GigabitEthernet 0/3。

Device A(config)# link state track 1 up-delay 60

Device A(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# link state group 1 upstream

Device A(config-if-GigabitEthernet 0/1)# exit

Device A(config)# interface gigabitethernet 0/2

Device A(config-if-GigabitEthernet 0/2)# link state group 1 downstream

Device A(config-if-GigabitEthernet 0/2)# exit

Device A(config)# interface gigabitethernet 0/3

Device A(config-if-GigabitEthernet 0/3)# link state group 1 downstream

# 在DeviceB上面配置。

Device B> enable

Device B# configure terminal

# 配置VAP域。

Device B(config)# vap domain 1

Device B(config-vap-domain)# exit

# 配置數據備份通道、雙主檢測通道。

Device B(config)# interface loopback 0

Device B(config-if-Loopback 0)# ip address 10.10.10.2/32

Device B(config-if-Loopback 0)# exit

Device B(config)# vap domain 1

Device B(config-vap-domain)# data-sync local 20.20.20.2 peer 20.20.20.1

Device B(config-vap-domain)# peer-keepalive local 192.168.3.2 peer 192.168.3.1

Device B(config-vap-domain)# exit

Device B(config)# int vlan 1

Device B(config-if-VLAN 1)# ip address 20.20.20.2/24

Device B(config-if-VLAN 1)# exit

Device B(config)# ip route 10.10.10.1 255.255.255.255 20.20.20.1

Device B(config)# interface gigabitethernet 0/1

Device A(config-if-GigabitEthernet 0/1)# no switchport

Device B(config-if-GigabitEthernet 0/1)# ip address 192.168.3.2/24

# 配置Peer Link AP端口：AP 1，成員GigabitEthernet0/4、GigabitEthernet 0/5。

Device B(config)# interface aggregateport 1

Device B(config-if-AggregatePort 1)# switchport mode trunk

Device B(config-if-AggregatePort 1)# peer-link

Device B(config-if-AggregatePort 1)# exit

Device B(config)# interface gigabitethernet 0/4

Device B(config-if-GigabitEthernet 0/4)# port-group 1 mode active

Device B(config-if-GigabitEthernet 0/4)# exit

Device B(config)# interface gigabitethernet 0/5

Device B(config-if-GigabitEthernet 0/5)# port-group 1 mode active

# 配置VAP 2：下聯接口GigabitEthernet 0/2加入AP2，且AP2加入虛擬AP組2。

Device B(config)# interface gigabitethernet 0/2

Device B(config-if-GigabitEthernet 0/2)# port-group 2 mode active

Device B(config-if-GigabitEthernet 0/2)# exit

Device B(config)# interface aggregateport 2

Device B(config-if-AggregatePort 2)# switchport access vlan 2

Device B(config-if-AggregatePort 2)# vap 2

# 配置VAP 3：下聯接口GigabitEthernet 0/3加入AP3，且AP3加入虛擬AP組3。

Device B(config)# interface gigabitethernet 0/3

Device B(config-if-GigabitEthernet 0/3)# port-group 3 mode active

Device B(config-if-GigabitEthernet 0/3)# exit

Device B(config)# interface aggregateport 3

Device B(config-if-AggregatePort 3)# switchport access vlan 3

Device B(config-if-AggregatePort 3)# vap 3

# 配置VRRP雙活網關。

Device B(config)# vlan 2

Device B(config-vlan)# exit

Device B(config)# interface vlan 2

Device B(config-if-VLAN 2)# ip address 30.30.2.2/24

Device B(config-if-VLAN 2)# vrrp 1 ip 30.30.2.1

Device B(config-if-VLAN 2)# vrrp mode dual-active

Device B(config-if-VLAN 2)# exit

Device B(config)# vlan 3

Device B(config-vlan)# exit

Device B(config)# interface vlan 3

Device B(config-if-VLAN 2)# ip address 30.30.3.2/24

Device B(config-if-VLAN 2)# vrrp 1 ip 30.30.3.1

Device B(config-if-VLAN 2)# vrrp mode dual-active

# 配置Monitor Link，上聯口是GigabitEthernet 0/1，下聯口是GigabitEthernet 0/2和GigabitEthernet 0/3。

Device B(config)# link state track 1 up-delay 60

Device B(config)# interface gigabitethernet 0/1

Device B(config-if-GigabitEthernet 0/1)# link state group 1 upstream

Device B(config-if-GigabitEthernet 0/1)# exit

Device B(config)# interface gigabitethernet 0/2

Device B(config-if-GigabitEthernet 0/2)# link state group 1 downstream

Device B(config-if-GigabitEthernet 0/2)# exit

Device B(config)# interface gigabitethernet 0/3

Device B(config-if-GigabitEthernet 0/3)# link state group 1 downstream

5.    驗證配置結果

# 查看Device A的VAP接口及其狀態是否正確。

Device A# show vap summary

M-LAG domain　　　　　: 1

M-LAG role　　　　　　: Master

Local address　　　　 : 20.20.20.1

Peer address　　　　　: 20.20.20.2

Negotiation status　　: ok

Peer keepalive status : alive



Peer-link　　　　 Status

-----------------------------

Ag 1　　　　　　　UP



Group ID　VAP Port　Local-Status　Peer-Status

--------------------------------------------------

2　　　　 Ag 2　　　UP　　　　　　UP

3　　　　 Ag 3　　　UP　　　　　　UP

# 查看Device B的VAP接口及其狀態是否正確。

Device B# show vap summary

M-LAG domain　　　　　: 1

M-LAG role　　　　　　: Slave

Local address　　　　 : 20.20.20.2

Peer address　　　　　: 20.20.20.1

Negotiation status　　: ok

Peer keepalive status : alive



Peer-link　　　　 Status

-----------------------------

Ag 1　　　　　　　UP



Group ID　VAP Port　Local-Status　Peer-Status

--------------------------------------------------

2　　　　 Ag 2　　　UP　　　　　　UP

3　　　　 Ag 3　　　UP　　　　　　UP

6.    配置文件

l  Device A的配置文件

!

link state track 1 up-delay 60

!

interface GigabitEthernet 0/1

 no switchport

 link state group 1 upstream

 ip address 192.168.3.1 255.255.255.0

!

interface GigabitEthernet 0/2

 port-group 2 mode active

 link state group 1 downstream

!

interface GigabitEthernet 0/3

 port-group 3 mode active

 link state group 1 downstream

!

interface GigabitEthernet 0/4

 port-group 1 mode active

!

interface GigabitEthernet 0/5

 port-group 1 mode active

!

interface AggregatePort 1

 no mac-address-learning

 switchport mode trunk

 peer-link

!　　　　

interface AggregatePort 2

 switchport access vlan 2

 vap 2

!

interface AggregatePort 3

 switchport access vlan 3

 vap 3

!

interface Loopback 0

 ip address 10.10.10.1 255.255.255.255

!

interface VLAN 1

 ip address 20.20.20.1 255.255.255.0

!

interface VLAN 2

 ip address 30.30.2.1 255.255.255.0

 vrrp 1 ip 30.30.2.1

 vrrp mode dual-active

!

interface VLAN 3

 ip address 30.30.3.1 255.255.255.0

 vrrp 1 ip 30.30.3.1

 vrrp mode dual-active

!

vap domain 1

 data-sync local 20.20.20.1 peer 20.20.20.2

 peer-keepalive local 192.168.3.1 peer 192.168.3.2

!

l  Device B的配置文件

!

link state track 1 up-delay 60

!

interface GigabitEthernet 1/0/1

 no switchport

 link state group 1 upstream

 ip address 192.168.3.2 255.255.255.0

!

interface GigabitEthernet 1/0/2

 port-group 2 mode active

 link state group 1 downstream

!

interface GigabitEthernet 1/0/3

 port-group 3 mode active

 link state group 1 downstream

!

interface GigabitEthernet 1/0/4

 port-group 1 mode active

!

interface GigabitEthernet 1/0/5

 port-group 1 mode active

!

interface AggregatePort 1

 no mac-address-learning

 switchport mode trunk

 peer-link

!　　　　

interface AggregatePort 2

 switchport access vlan 2

 vap 2

!

interface AggregatePort 3

 switchport access vlan 3

 vap 3

!

interface Loopback 0

 ip address 10.10.10.2 255.255.255.255

!

!

interface VLAN 1

 ip address 20.20.20.2 255.255.255.0

!

interface VLAN 2

 ip address 30.30.2.2 255.255.255.0

 vrrp 1 ip 30.30.2.1

 vrrp mode dual-active

!

interface VLAN 3

 ip address 30.30.3.2 255.255.255.0

 vrrp 1 ip 30.30.3.1

 vrrp mode dual-active

!

vap domain 1

 data-sync local 20.20.20.2 peer 20.20.20.1

 peer-keepalive local 192.168.3.2 peer 192.168.3.1

!
